Câbles dynamiques et connecteurs pour la robotique : ce qu’il faut vérifier
Flexion, torsion, connectique : les points qui font la différence dans une articulation.
Dans un robot, les câbles bougent à chaque mouvement. Un câble prévu pour une installation fixe peut se rompre rapidement dans une articulation. Les pannes de câblage sont souvent intermittentes, donc difficiles à diagnostiquer : mieux vaut les éviter dès le choix du composant.
Flexion ou torsion

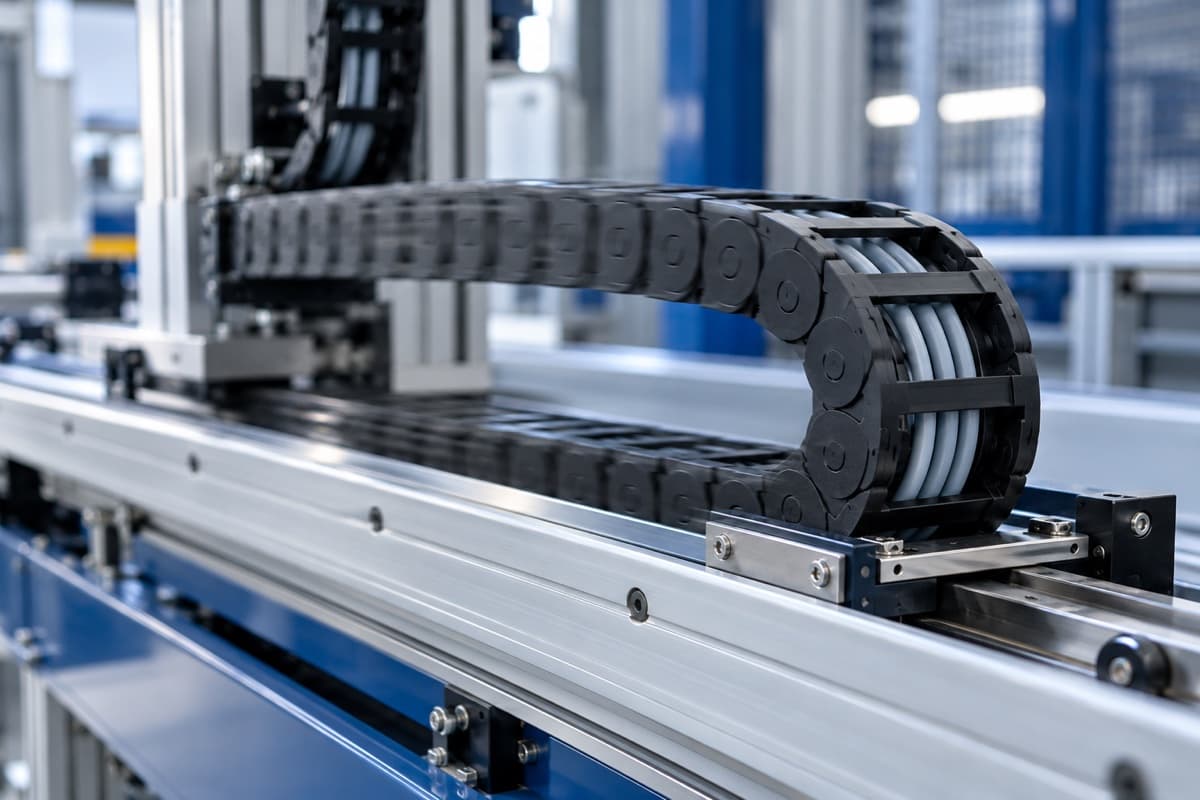

- La flexion, dans une chaîne porte-câbles ou le long d’un bras, demande un câble conçu pour un rayon de courbure donné.
- La torsion, dans une articulation qui tourne autour de son axe, demande un câble conçu pour un angle de torsion par longueur donnée.
- Un câble peut être prévu pour l’un, l’autre ou les deux : demandez-le explicitement.
Ce qu’il faut demander
- Le nombre de cycles annoncé, et surtout les conditions de l’essai : rayon, angle, vitesse, accélération, température.
- La matière de la gaine et sa résistance aux huiles et aux UV si l’environnement l’exige.
- Le blindage, pour les signaux de codeur et les bus de communication.
- Pour les connecteurs : nombre de cycles d’accouplement, verrouillage, indice de protection.
Si vous commandez un faisceau complet, envoyez le schéma de câblage et les longueurs exactes, et demandez un échantillon avant la série : c’est le moyen le plus simple de vérifier le sertissage et le repérage.
